In unserem Schmelzbetrieb stehen zwei Mittelfrequenz-Induktionstiegelöfen mit je 3 Tonnen Fassungsvermögen und einer Anschlussleistung von 2,5 MW zur Verfügung. Damit können pro Stunde rund 3.000 kg Flüssigeisen erzeugt werden. Die komplette Elektronik und Steuerung der Schmelzofenanlage wurde 2024 in einem umfassenden Modernisierungsprojekt auf den neuesten Stand der Technik gebracht. Trotz eines mehrwöchigen Anlagenstillstands während der Umrüstung kam es zu keinen Einschränkungen in der Kundenbelieferung – die Produktion lief durch gezielte Planung und Ausweichkapazitäten uneingeschränkt weiter.
Werkstoffvielfalt und Normen
Gusseisen zählt zu den vielseitigsten und wirtschaftlichsten Konstruktionswerkstoffen im Metallguss. Je nach Gefügestruktur lässt sich das Material optimal an unterschiedlichste technische Anforderungen anpassen. Besonders weit verbreitet sind Gusseisen mit Kugelgraphit und Gusseisen mit Lamellengraphit – zwei Werkstoffgruppen, die sich in ihren Eigenschaften deutlich unterscheiden und damit jeweils spezifische Vorteile für unterschiedliche Einsatzbereiche bieten.
Gusseisen mit Kugelgraphit:
Gusseisen mit Kugelgraphit ist ein hochfestes Gussmaterial, bei dem der Kohlenstoff in kugelförmiger Form vorliegt. Dadurch verbindet es die gute Gießbarkeit von Grauguss mit hoher Zugfestigkeit, Zähigkeit und Ermüdungsbeständigkeit. Es wird überall dort eingesetzt, wo belastbare und langlebige Bauteile gefragt sind – zum Beispiel im Maschinen-, Fahrzeug- und Anlagenbau.
Werkstoffnormen Kugelgraphit
EN 1563:2018
EN 1563:1997 (alt)
ISO 1083:2004 (alt)
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen
Nummer
Tabelle 1
Tabelle 3
Tabelle 1 und A.1
Tabelle 3 und A.1
Kurzzeichen
Nummer
EN-GJS-350-22-LT
5.3100
EN-JS1015
EN-JS1019
ISO 1083/JS/350-22-LT/S
ISO 1083/JS/350-22-LT/U
GGG-35.3
0.7033
EN-GJS-350-22-RT
5.3101
EN-JS1014
EN-JS1029
ISO 1083/JS/350-22-RT/S
ISO 1083/JS/350-22-RT/U
-
-
EN-GJS-350-22
5.3102
EN-JS1010
EN-JS1032
ISO 1083/JS/350-22/S
ISO 1083/JS/350-22/U
-
-
EN-GJS-400-18-LT
5.3103
EN-JS1025
EN-JS1049
ISO 1083/JS/400-18-LT/S
ISO 1083/JS/400-18-LT/U
GGG-40.3
0.7043
EN-GJS-400-18-RT
5.3104
EN-JS1024
EN-JS1059
ISO 1083/JS/400-18-RT/S
ISO 1083/JS/400-18-RT/U
-
-
EN-GJS-400-18
5.3105
EN-JS1020
EN-JS1062
ISO 1083/JS/400-18/S
ISO 1083/JS/400-18/U
-
-
EN-GJS-400-15
5.3106
EN-JS1030
EN-JS1072
ISO 1083/JS/400-15/S
ISO 1083/JS/400-15/U
GGG-40
0.7040
EN-GJS-450-18
5.3108
-
-
-
-
-
-
EN-GJS-450-10
5.3107
EN-JS1040
EN-JS1132
ISO 1083/JS/450-10/S
ISO 1083/JS/450-10/U
-
-
EN-GJS-500-14
5.3109
-
-
-
-
-
-
EN-GJS-500-7
5.3200
EN-JS1050
EN-JS1082
ISO 1083/JS/500-7/S
ISO 1083/JS/500-7/U
GGG-50
0.7050
EN-GJS-600-10
5.3110
-
-
-
-
-
-
EN-GJS-600-3
5.3201
EN-JS1060
EN-JS1092
ISO 1083/JS/600-3/S
ISO 1083/JS/600-3/U
GGG-60
0.7060
EN-GJS-700-2
5.3300
EN-JS1070
EN-JS1102
ISO 1083/JS/700-2/S
ISO 1083/JS/700-2/U
GGG-70
0.7070
EN-GJS-800-2
5.3301
EN-JS1080
EN-JS1112
ISO 1083/JS/800-2/S
ISO 1083/JS/800-2/U
GGG-80
0.7080
EN-GJS-900-2
5.3302
EN-JS1090
EN-JS1122
ISO 1083/JS/900-2/S
ISO 1083/JS/900-2/U
-
-
EN-GJS-350-22-LT (5.3100)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1015, Tabelle 3: EN-JS1019
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/350-22-LT/S
Tabelle 3 und A.1: ISO 1083/JS/350-22-LT/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-35.3, Nummer: 0.7033
EN-GJS-350-22-RT (5.3101)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1014, Tabelle 3: EN-JS1029
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/350-22-RT/S
Tabelle 3 und A.1: ISO 1083/JS/350-22-RT/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-350-22 (5.3102)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1010, Tabelle 3: EN-JS1032
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/350-22/S
Tabelle 3 und A.1: ISO 1083/JS/350-22/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-400-18-LT (5.3103)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1025, Tabelle 3: EN-JS1049
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/400-18-LT/S
Tabelle 3 und A.1: ISO 1083/JS/400-18-LT/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-40.3, Nummer: 0.7043
EN-GJS-400-18-RT (5.3104)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1024, Tabelle 3: EN-JS1059
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/400-18-RT/S
Tabelle 3 und A.1: ISO 1083/JS/400-18-RT/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-400-18 (5.3105)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1020, Tabelle 3: EN-JS1062
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/400-18/S
Tabelle 3 und A.1: ISO 1083/JS/400-18/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-400-15 (5.3106)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1030, Tabelle 3: EN-JS1072
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/400-15/S
Tabelle 3 und A.1: ISO 1083/JS/400-15/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-40, Nummer: 0.7040
EN-GJS-450-18 (5.3108)
EN 1563:1997 (alt)
Tabelle 1: -, Tabelle 3: -
ISO 1083:2004 (alt)
Tabelle 1 und A.1: -
Tabelle 3 und A.1: -
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-450-10 (5.3107)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1040, Tabelle 3: EN-JS1132
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/450-10/S
Tabelle 3 und A.1: ISO 1083/JS/450-10/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-500-14 (5.3109)
EN 1563:1997 (alt)
Tabelle 1: -, Tabelle 3: -
ISO 1083:2004 (alt)
Tabelle 1 und A.1: -
Tabelle 3 und A.1: -
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-500-7 (5.3200)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1050, Tabelle 3: EN-JS1082
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/500-7/S
Tabelle 3 und A.1: ISO 1083/JS/500-7/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-50, Nummer: 0.7050
EN-GJS-600-10 (5.3110)
EN 1563:1997 (alt)
Tabelle 1: -, Tabelle 3: -
ISO 1083:2004 (alt)
Tabelle 1 und A.1: -
Tabelle 3 und A.1: -
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
EN-GJS-600-3 (5.3201)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1060, Tabelle 3: EN-JS1092
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/600-3/S
Tabelle 3 und A.1: ISO 1083/JS/600-3/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-60, Nummer: 0.7060
EN-GJS-700-2 (5.3300)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1070, Tabelle 3: EN-JS1102
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/700-2/S
Tabelle 3 und A.1: ISO 1083/JS/700-2/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-70, Nummer: 0.7070
EN-GJS-800-2 (5.3301)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1080, Tabelle 3: EN-JS1112
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/800-2/S
Tabelle 3 und A.1: ISO 1083/JS/800-2/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: GGG-80, Nummer: 0.7080
EN-GJS-900-2 (5.3302)
EN 1563:1997 (alt)
Tabelle 1: EN-JS1090, Tabelle 3: EN-JS1122
ISO 1083:2004 (alt)
Tabelle 1 und A.1: ISO 1083/JS/900-2/S
Tabelle 3 und A.1: ISO 1083/JS/900-2/U
DIN 1693-1 bzw. 1693-2 (alt)
Kurzzeichen: -, Nummer: -
Gusseisen mit Lamellengraphit
Gusseisen mit Lamellengraphit ist ein bewährter Konstruktionswerkstoff, bei dem der Kohlenstoff in feinen, lamellenförmigen Graphitstrukturen vorliegt. Diese Struktur sorgt für sehr gute Dämpfungseigenschaften, hohe Druckfestigkeit und ausgezeichnete Wärmeleitfähigkeit. Es eignet sich ideal für Bauteile wie Maschinengestelle, Motorblöcke oder Gehäuse, bei denen Formstabilität, Schwingungsdämpfung und Wirtschaftlichkeit im Vordergrund stehen.
Durch präzise Temperaturführung, Chargenkontrolle und Spektralanalyse wird ein gleichbleibend hohes Qualitätsniveau der Schmelze sichergestellt. Nach dem Erstarren und Entformen werden die Gussteile für die weitere Bearbeitung vorbereitet.
Saubere Weiterverarbeitung

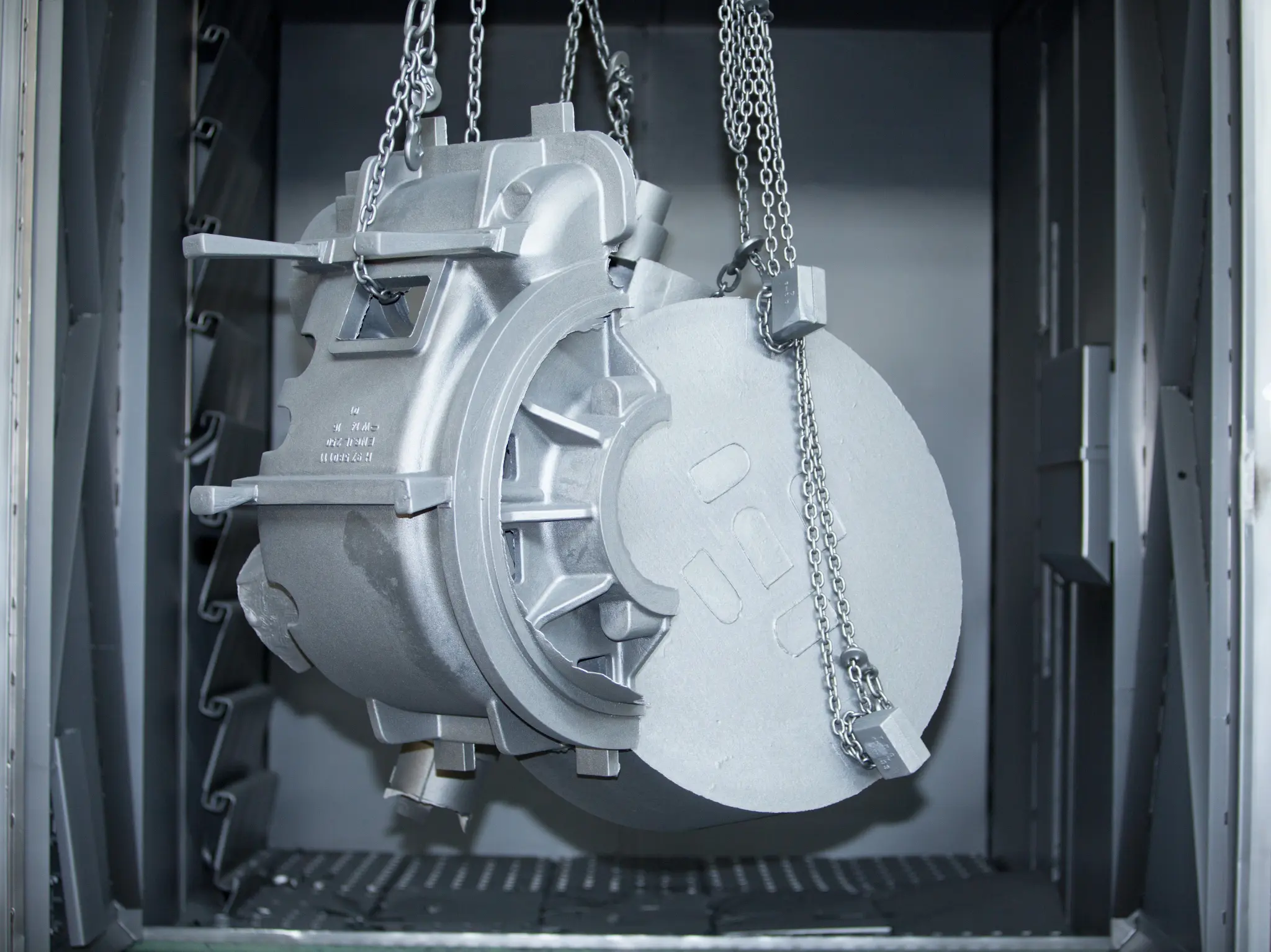

Nach dem Erstarren und Entformen werden die Gussteile in der Strahlanlage gereinigt. Dabei werden Sandreste, Grate und Anhaftungen entfernt, um eine saubere Oberfläche für nachfolgende Bearbeitungs- oder Beschichtungsschritte zu schaffen.
